SMT貼片機智能物料柜管理系統

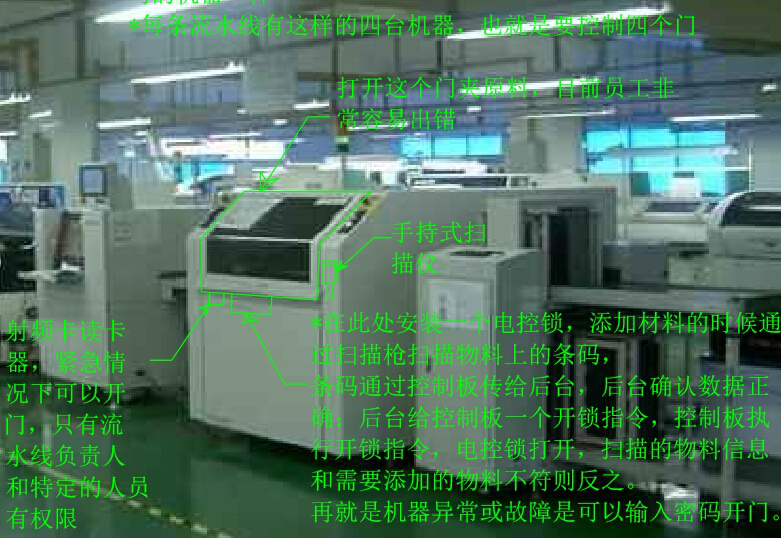

一、客戶輸入要求信息
二、系統設計目的
SMT貼片機在增添物料時，因電子物料外觀、規格等比較相像，員工在操作時容易混料，可能會導致大規模返工或報廢，損失極大。本系統設計目的，就是通過計算機系統自動管理核對物料，讓正確的物料裝在正確的位置上，以防止人為錯誤，解決物料增添錯誤問題。
三、系統實現原理
在SMT貼片機裝料柜增加電控鎖，添加物料時通過掃描槍掃描物料上的物料信息（條碼），物料信息通過智能物料柜控制板傳給計算機后臺，計算機后臺確認物料信息正確后，發送一個開鎖指令給智能物料柜控制板，智能物料柜控制板按照指令打開電控鎖，操作人員更換物料。若所掃描物料信息與SMT貼片機所需物料不符，則發送提示物料錯誤信息，指示操作者核對更換物料。
為解決異常情況，如機器故障等，可通過射頻卡或輸入密碼方式，打開電控鎖。
四、系統實現框圖
系統運行流程說明：
1.SMT機系統在生產某款型號電路板時，在某個原料夾欠料時，SMT機在提示換料同時把該信息（物料條碼，本機信息）發送至計算機后臺，操作人員根據SMT機提示信息進行物料添加。
2.操作人員用掃描槍掃描物料信息，智能物料柜控制板通過掃描槍讀取物料信息，并把物料信息傳送至計算機后臺，計算機后臺對比SMT機的欠料信息，若正確則打開物料柜電控鎖，若不正確則提示錯誤。
3.為解決異常情況，如機器故障等，可通過射頻卡或輸入密碼方式，打開全部原料夾門鎖。發卡和密碼管理在計算機后臺管控，并把信息更新到智能物料柜控制板。操作人員在刷卡或輸入密碼后，智能物料柜控制板把信息傳遞到計算機后臺對比，若正確則打開物料夾電控鎖，若不正確則提示錯誤。在系統RS485通訊故障時，可直接對比EEPROM數據執行異常情況處理。

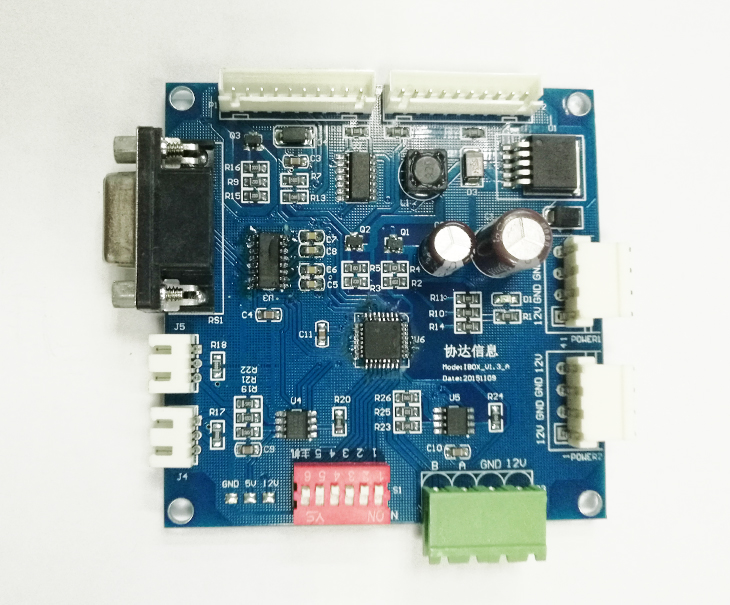

4.根據設計要求，我方進行系統紅色區域部分智能物料柜控制板設計。供電采用DC12V/2A供電（視電控鎖功率改變），采用RS485通訊協議，掃描槍、ID卡、密碼輸入數據讀取，傳輸所讀數據到計算機后臺，接收并執行計算機后臺命令，如開電控鎖，信息提示等。主板設置EEPROM保存IC卡，密碼設置信息。系統異常信息提示功能，如RS485通訊錯誤等。
五、通訊協議
(一)采用RS485多機通訊，波特率19200；
(二)數據幀格式
|
數據塊 |
1 |
2 |
3 |
4 |
5 |
|
定義 |
地址 |
數據長度 |
指令 |
數據 |
CRC校驗 |
|
數據長度 |
2 |
1 |
1 |
N |
2 |
|
說明 |
目標地址+本機地址 |
數據長度包括指令、數據和校驗 |
|
|
地址、數據長度、指令、數據的校驗 |
數據幀間隔T： 200us以上的時間；
地址：計算機主機地址：0X00，智能物料柜控制板：由8BIT撥碼開關設定；
數據包長度：一個數據包最大長度為254字節；
CRC校驗：CRC低，CRC高；
數據幀發送方向：從左到右發送，即地址先發；
|
功能 |
指令 |
數據 |
說明 |
|
條碼數據發送到后臺指令 |
0X41 |
條碼數據 |
控制板讀取物料條碼信息，發送給后臺進行判斷 |
|
ID卡數據發送到后臺指令 |
0X42 |
ID卡數據 |
控制板讀取ID卡信息，發送給后臺進行判斷 |
|
密碼數據發送到后臺指令 |
0X43 |
密碼數據 |
控制板讀取密碼信息，發送給后臺進行判斷 |
|
開鎖指令 |
0X44 |
NC |
后臺接收到信息進行數據對比，若物料條碼與SMT機信息黑度正確，向發送信息的終端發送開鎖指令 |
|
報錯指令 |
0X45 |
NC |
后臺接收到信息進行數據對比，若物料條碼與SMT機信息黑度不正確，向發送信息的終端發送報錯指令 |
|
執行結果反饋命令 |
0X46 |
執行結果數據 |
控制板在接受到后臺命令后，返回執行結果 |
|
后臺向控制板發送新增ID卡命令 |
0X47 |
ID卡數據 |
控制板接收到新增ID卡命令，則新增到本機EEPROM中保存，（最多保存10張） |
|
后臺向控制板發送刪除ID卡命令 |
0X48 |
ID卡數據 |
控制板接收到刪除ID卡命令，則在本機EEPROM中刪除該ID |
|
后臺向控制板發送更改密碼命令 |
0X49 |
密碼數據 |
控制板只有一個6位密碼，初始默認為888888，接收到更改命令后進行更改 |
(四)指令范例
控制板掃描物料信息后，向主機發送物料信息，數據幀如下：
0X00（目標地址）+ (本機地址)+（數據長度）+0X41（指令）+（條碼數據）+（CRC數據）
計算機后臺接收到指令后，與本機從SMT機收到的物料需求信息做對比，向該控制板回復指令，數據幀如下：
（目標地址）+ 0X00 (本機地址)+（數據長度）+0X44/0X45（指令）+（CRC數據）
控制板接收到后臺指令，執行完畢后，向后臺返回執行結果，數據幀如下：
0X00（目標地址）+ (本機地址)+（數據長度）+0X46（指令）+（執行結果）+（CRC數據）
一輪通訊完畢。在通訊過程中，主機在沒有接收到應有反饋命令，則在200ms后再次發送本命令，連續10次（2秒鐘）發送沒有接收到數據，則報通訊錯誤。
