SMT貼片機智能物料柜管理系統

一、客戶輸入要求信息





二、系統設計目的

SMT貼片機在增添物料時，因電子物料外觀、規格等比較相像，員工在操作時容易混料，可能會導致大規模返工或報廢，損失極大。本系統設計目的，就是通過計算機系統自動管理核對物料，讓正確的物料裝在正確的位置上，以防止人為錯誤，解決物料增添錯誤問題。



三、系統實現原理

在SMT貼片機裝料柜增加電控鎖，添加物料時通過掃描槍掃描物料上的物料信息（條碼），物料信息通過智能物料柜控制板傳給計算機后臺，計算機后臺確認物料信息正確后，發送一個開鎖指令給智能物料柜控制板，智能物料柜控制板按照指令打開電控鎖，操作人員更換物料。若所掃描物料信息與SMT貼片機所需物料不符，則發送提示物料錯誤信息，指示操作者核對更換物料。

為解決異常情況，如機器故障等，可通過射頻卡或輸入密碼方式，打開電控鎖。



四、系統實現框圖

系統運行流程說明：

1.SMT機系統在生產某款型號電路板時，在某個原料夾欠料時，SMT機在提示換料同時把該信息（物料條碼，本機信息）發送至計算機后臺，操作人員根據SMT機提示信息進行物料添加。

2.操作人員用掃描槍掃描物料信息，智能物料柜控制板通過掃描槍讀取物料信息，并把物料信息傳送至計算機后臺，計算機后臺對比SMT機的欠料信息，若正確則打開物料柜電控鎖，若不正確則提示錯誤。

3.為解決異常情況，如機器故障等，可通過射頻卡或輸入密碼方式，打開全部原料夾門鎖。發卡和密碼管理在計算機后臺管控，并把信息更新到智能物料柜控制板。操作人員在刷卡或輸入密碼后，智能物料柜控制板把信息傳遞到計算機后臺對比，若正確則打開物料夾電控鎖，若不正確則提示錯誤。在系統RS485通訊故障時，可直接對比EEPROM數據執行異常情況處理。

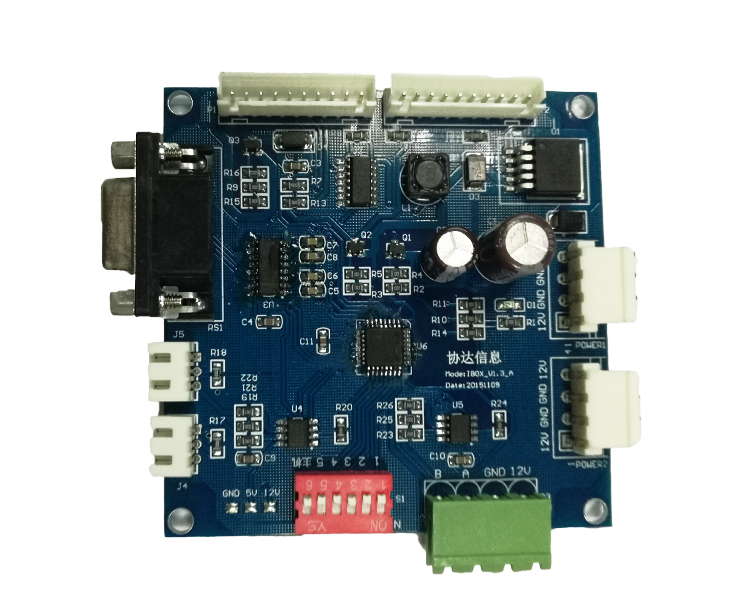

4.根據設計要求，我方進行系統紅色區域部分智能物料柜控制板設計。供電采用DC12V/2A供電（視電控鎖功率改變），采用RS485通訊協議，掃描槍、ID卡、密碼輸入數據讀取，傳輸所讀數據到計算機后臺，接收并執行計算機后臺命令，如開電控鎖，信息提示等。主板設置EEPROM保存IC卡，密碼設置信息。系統異常信息提示功能，如RS485通訊錯誤等。



五、通訊協議

(一)采用RS485多機通訊，波特率19200；

(二)數據幀格式

數據塊	1	2	3	4	5
定義	地址	數據長度	指令	數據	CRC校驗
數據長度	2	1	1	N	2
說明	目標地址+本機地址	數據長度包括指令、數據和校驗			地址、數據長度、指令、數據的校驗



數據幀間隔T： 200us以上的時間；

地址：計算機主機地址：0X00，智能物料柜控制板：由8BIT撥碼開關設定；

數據包長度：一個數據包最大長度為254字節；

CRC校驗：CRC低，CRC高；

數據幀發送方向：從左到右發送，即地址先發；



功能	指令	數據	說明
條碼數據發送到后臺指令	0X41	條碼數據	控制板讀取物料條碼信息，發送給后臺進行判斷
ID卡數據發送到后臺指令	0X42	ID卡數據	控制板讀取ID卡信息，發送給后臺進行判斷
密碼數據發送到后臺指令	0X43	密碼數據	控制板讀取密碼信息，發送給后臺進行判斷
開鎖指令	0X44	NC	后臺接收到信息進行數據對比，若物料條碼與SMT機信息黑度正確，向發送信息的終端發送開鎖指令
報錯指令	0X45	NC	后臺接收到信息進行數據對比，若物料條碼與SMT機信息黑度不正確，向發送信息的終端發送報錯指令
執行結果反饋命令	0X46	執行結果數據	控制板在接受到后臺命令后，返回執行結果
后臺向控制板發送新增ID卡命令	0X47	ID卡數據	控制板接收到新增ID卡命令，則新增到本機EEPROM中保存，（最多保存10張）
后臺向控制板發送刪除ID卡命令	0X48	ID卡數據	控制板接收到刪除ID卡命令，則在本機EEPROM中刪除該ID
后臺向控制板發送更改密碼命令	0X49	密碼數據	控制板只有一個6位密碼，初始默認為888888，接收到更改命令后進行更改



(四)指令范例

控制板掃描物料信息后，向主機發送物料信息，數據幀如下：

0X00（目標地址）+ (本機地址)+（數據長度）+0X41（指令）+（條碼數據）+（CRC數據）

計算機后臺接收到指令后，與本機從SMT機收到的物料需求信息做對比，向該控制板回復指令，數據幀如下：

（目標地址）+ 0X00 (本機地址)+（數據長度）+0X44/0X45（指令）+（CRC數據）

控制板接收到后臺指令，執行完畢后，向后臺返回執行結果，數據幀如下：

0X00（目標地址）+ (本機地址)+（數據長度）+0X46（指令）+（執行結果）+（CRC數據）

一輪通訊完畢。在通訊過程中，主機在沒有接收到應有反饋命令，則在200ms后再次發送本命令，連續10次（2秒鐘）發送沒有接收到數據，則報通訊錯誤。
